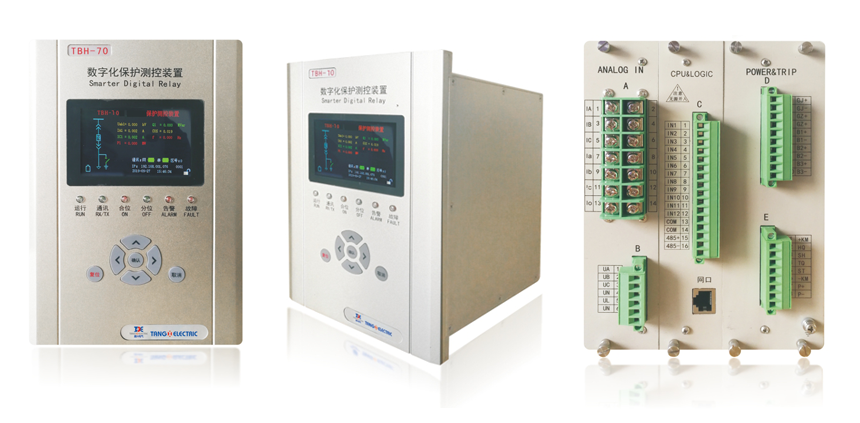

TBH70系列数字式保护测控装置

收藏
商品说明





适用于大中型变电站、开闭所、高海拔、工矿企业、民用等场合,应用在6KV~ 66KV变电站系统。




采用32位浮点DSP处理器,谐波处理能力强、计算速度快、精度高,测量达到0.2级,保护达到+3%,无延时保护出口时间达到25ms以内;

采用240*160大液晶屏显示,全中文傻瓜式菜单,一二级菜单同屏显示,可直观显示保护测控对象开关状态、一次二次测量数据一键切换、 保护定值及事件记录信息;采用铝合金高导磁率材料,元件采用工业级芯片,抗电磁干扰能力强,可靠性高;保护和测量完全模块化设计,完全独立采集运算;整个保护装置结构真正采用后插拔式结构,同时方便运行维护,更换时间短,缩短故障停电时间;装置的保护功能采用可组态设计,根据现场实际需求灵活选择,方便储存和应用;至少具有12路开入、7路开出,开入量可自由定义,有源/无源开入可直接接入;具有双通讯口, 一个RS485口,一个以太网口,可支持双网通讯,提高了通讯可靠性和灵活性;完善的自检体系,包括对RAM、ROM、 RELAY、AD通道、定值、继电器及测量通道进线检测;具有完整的操作回路,设置独立的保护出口,使得权责分明;

要求产品型号简单,功能集成度高,方便客户使用和灵活选用。




TBH-70L        线路保护测控装置 (适用进线、出线、电容器、变压器保护要求)

TBH-70M      电动机保护测控装置(适用电动机保护要求)

TBH-70B       母联自投保护测控装置(适用母线联络自投保护要求)

TBH-71B       进线自投保护测控装置(适用进线自投保护要求)

TBH-72B       进线自复保护测控装置(适用进线自复保护要求)

TBH-70V       PT保护测控装置(适用PT保护监测,带PT并列功能要求)




外形尺寸 : 高 x 宽 x 深 = 223mm x 150mm x 158mm
